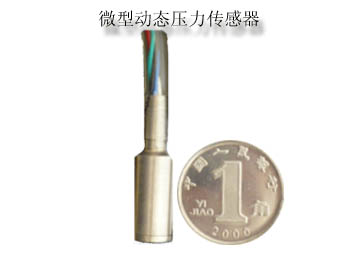

微型高頻動態壓力傳感器
|
|
CYG145、CYG146 |
|
| 在石油堪采、試井、液壓動力機械試驗，材料試驗機、創傷醫學、材料力學及化爆試驗中常要用 |
| 到一些動態頻響要求很高、介質復雜，沖擊振動大，溫度較高的動態或微型動態壓力傳感器 |
| ，CYG145、CYG146兩個系列即是為此類用途設計的。 |
|
| 一.主要技術指標 |
| |
型 號 |
CYG145 |
CYG146 |
量 程 |
0—10MPa全范圍可選 |
0—60MPa全范圍可選 |
零位輸出 |
≤±5mV |
滿量程輸出 |
100mV±50﹪ |
過載能力 |
150﹪ |
供電電源 |
恒流源供電5—12mA或恒壓源供電：15VDC |
補償溫區 |
﹣10℃—﹢60℃ |
工作溫區 |
﹣40℃—﹢80℃ |
固有頻率 |
400KHz—800KHz |
適用范圍 |
液體介質和微型高頻高壓 |
尺寸要求不嚴的高頻動態沖擊壓力 |
|
| |
| 二.分檔性能參數 |
| |
指標
檔級 |
零點時漂
mv8小時 |
零點溫度系數
×10﹣4 / ℃·FS |
靈敏度溫度系數
×10﹣4 / ℃·FS |
非線性
±﹪FS |
不重復性，遲滯
±﹪FS |
A |
0.2 |
5 |
5 |
1.0 |
0.3 |
B |
0.1 |
3 |
3 |
0.5 |
0.2 |
C |
0.1 |
2 |
2 |
0.3 |
0.15 |
|
| |
三.標準外形、壓力接口及殼體材料 |
| |

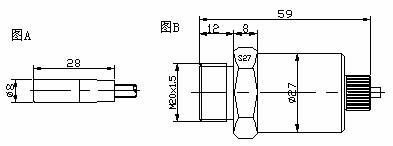

| 圖A為CYG145標準外型，直徑為Ф8㎜。圖B為CYG146標準外型，壓力接口為M12×1或M20×1.5 |
| ，視敏感芯片 |
| |
|
| |
|
| |
|
| |
|
